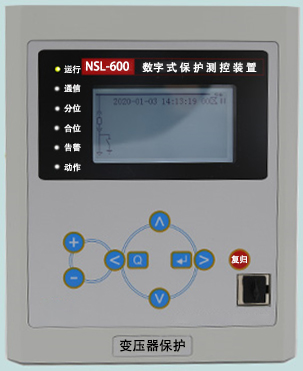

产品概述
NSL-600（V）系列保护测控装置继承了NSL-600 其他系列产品稳定可靠的优点，它基于高性能DSP处 理器硬件平台和嵌入式实时操作系统，集保护、控 制、通讯、测量、监视功能于一身，是智能化、网 络化、数字化的低压配电控制产品。
NSL-600（V）着重考虑工矿企业、建筑小区等 用户特点而研制的新一代产品，适用于35KV及以下 开关柜或环网柜安装，具有保护、测量、控制和管 理功能，可实现双网通讯，从而实现配电系统的无 人值守和智能管理。
功能特点
●配备基于ARM架构的32位CPU微处理器，速度快、可靠性高、资源丰富、扩展余地大。
●配备大容量RAM及FLASH，存储处理庞大的数据。
●配备一个以太网接口（选配），配备两个RS485接口（选配）。
●配备14位的保护用A/D转换，每周波采样24点，精度高、速度快。
●配备DSP数字信号处理器，由纯硬件的方式实现全部测量功能，实现了内置电度表功能。
●配备大屏幕液晶显示器，全汉化操作、显示，方便用户操作；
●配备完善的装置状态及故障信息指示，运行人员一目了然。
●配置故障分析帮助软件，给事故分析极大方便。
●装置具有自校验功能，保护和测量精度现场免调校。
●基于软件硬件watchdog保证了装置的稳定性，CPU故障时自动闭锁出口。
●完善的自检功能，故障定位到芯片。
●装置采用背插式结构，实现了强弱电分离，大大提高了装置的抗干扰性能。
●装置采用全封闭结构，低功耗SMT工艺，适用于电力系统及工矿等特殊行业。
●操作回路内置完善可靠的防跳跃回路，简化了外部接线。
●跳合闸电流完全自适应，对开关柜没有特殊要求。
●装置体积小，非常适合高压开关柜安装。
系统典型设备适用范围及功能配置
NSL-600系列保护测控装置型号及适用范围
装置型号 | 适用范围 | |
NSL-600数字式综合保护测控装置 | NSL-601 | 进线、馈线、联络线、分段、母联保护装置 |
NSL-602 | 厂变、站变、接地变、整流变保护装置 | |
NSL-603 | 单Y、双Y、△形接线电容器组保护装置 | |
NSL-605 | 异步电动机保护装置 | |
NSL-600数字式备自投装置 | NSL-604 | 进线、分段、母联备自投装置 |
厂用进线、厂变备自投装置 | ||
NSL-600数字式TV监测及电压并列装置 | NSL-606 | 单母TV或单母分段TV |
NSL-600数字式差动保护测控装置 | NSL-602H | 变压器差动后备保护装置 |
NSL-605H | 电动机差动后备保护装置 | |
说明：装置默认通信方式为一路RS485接口，如采用以太网则需要在型号后增加尾缀“W”加以区分。如线路保护带以太 网装置型号为：“NSL-601W”。

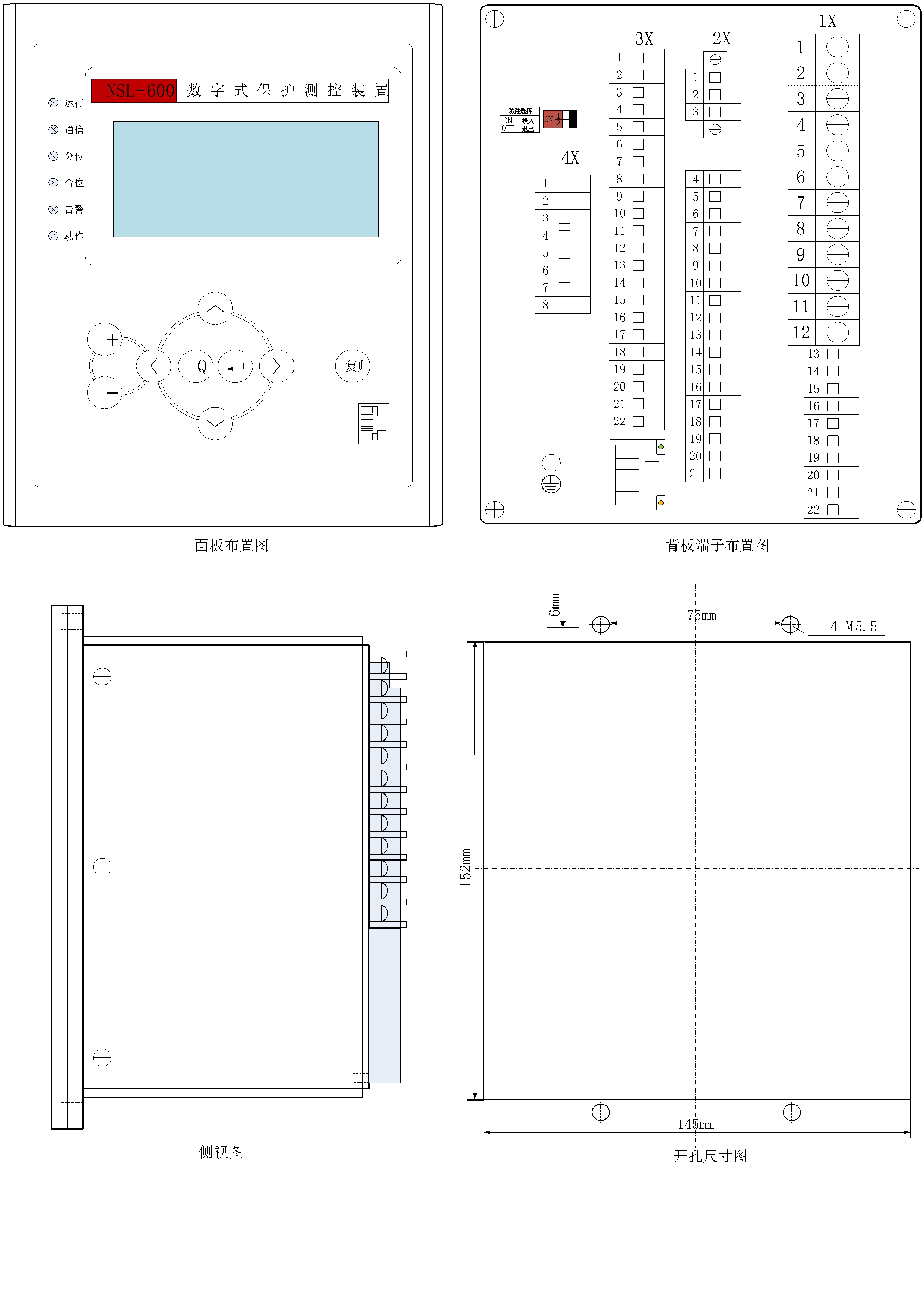

装置面板布置图、背板端子布置图、侧视图及开孔尺寸图
