产品概述
NSL-600（II）综合保护装置是在总结国内外同类产品的 优点，充分考虑用户需求并结合发电厂、变电站现状及未来 发展而开发研制的新一代系列化产品，涵盖了220KV以下电压 等级的输配电线路保护、主设备保护和测量控制系统，提供 了220KV以下变电站综合自动化和各种容量的发电厂电气自动 化的完整解决方案；NSL-600（II）系列保护测控装置采用了 目前继电保护领域全球最为先进的32位双CPU硬件平台，嵌入 式RTOS系统构筑了强大的软件平台，基于TCP/IP协议的嵌入 式以太网通信构建了全球最为可靠快速的网络系统，图形化 逻辑编程技术的应用避免了人为的软件错误，装置超强抗干 扰能力远远高于国家标准，根本上杜绝了误动拒动的可能
功能特点
●发电厂、变电站保护、网控完整自动化解决方案
●高性能32位微处理器和DSP数字信号处理器构成功能强大的平台
●16位保护AD转换，24位测量AD转换
●先进的嵌入式实时多任务操作系统
●间隔层和变电站层全部设备通过以太网互联，通信快速可靠
●测量功能完全由硬件DSP实现，独立于保护系统，具备电能表功能
●全封闭，抗震动，低功耗，内置操作回路，适合上开关柜
●跳、合闸电流0.5～5A自适应，对开关柜无要求
●全汉化大液晶宽屏显示
●整机免调节、免维护、长寿命
●最高标准的四级电磁兼容性能，不需外接任何抗干扰模件
●装置具有强大的录波功能,故障过程可再现
系统典型设备及功能

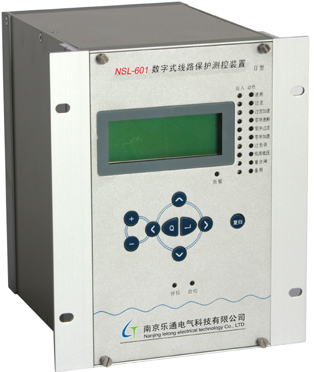

☆ NSL-601适用于110KV以下电压等级的大/小接地系统中的线路保护测控装置，也可用于110KV及以下电压等级的母联或分段断路器，带两段充电保护。
☆ NSL-602适用于110KV以下电压等级的大/小接地系统中的厂/站用变/接地变/整流变保护测控装置。
☆ NSL-602H适用于110KV以下电压等级的大/小接地系统中的厂/站用变/接地变/整流变保护测控装置。带两侧差动保护功能。
☆ NSL-603适用于110KV及以下大/小接地系统中装设的并联电容器保护测控装置。适用于单Y，双Y，△形接线电容器组。
☆ NSL-604A适用于110KV及以下电压等级的单母分段主接线中两路进线及分段断路器的互投，并带有分段断路器保护功能。
☆ NSL-604C适用于110KV及以下电压等级的厂/站用(变压器/电抗器/线路)备用分支自投，带有备用分支保护功能。
☆ NSL-604D适用于110KV及以下电压等级的单母分段主接线中两路进线及分段断路器的互投，并可实现第三进线（可机组）自动投入。
☆ NSL-605适用于35KV及以下电压等级大/小接地系统中高压异步电动机的保护测控。 NSL-605C适用于35KV及以下电压等级大/小接地系统中高压同/异步电动机的差动保护。
☆ NSL-605H适用于35KV及以下电压等级大/小接地系统中高压异步电动机的综合保护测控。
☆ NSL-605T适用于10KV及以下电压等级大/小接地系统中同步电动机的综合保护测控。
☆ NSL-606适用于110KV及以下电压等级的两台TV的监测，可以根据采集到的TV位置接点自动实现 TV二次并列/解列功能。
☆ NSL-606C适用于110KV及以下电压等级的两台TV的监测及电压重动。可以根据采集到的TV位置接 点自动实现TV二次并列/解列功能。
☆ NSL-611(F)适用于220KV及以下电压等级的双圈、三圈变压器、发电机-变压器组、（分裂）电 抗器等差动保护，满足三侧差动的要求。
☆ 611F带非电量保护，并可配置直流测量功能。
☆ NSL-612适用于变压器220KV以下电压等级的大接地系统侧后备保护测控。
☆ NSL-612A适用于变压器110KV以下电压等级的小接地系统侧后备保护测控。
☆ NSL-614适用于220KV及以下电压等级的主变本体保护，装置配置CPU系统，可完成13路非电量保 护的跳闸或发信。
☆ NSL-640可用作变压器非电量保护（GAS1+GAS2）、三相操作箱（CZ）、双母线电压切换（YQH） 或单母分段电压并列（YBL）。
☆ NSL-651适用于220KV以下电压等级主变压器、线路、100MW以下发电机组的公共测控。全组模拟 量测量，26路外部遥信，16路遥控输出。
☆ NSL-660通信服务器。采集全站信息并进行规约转换，上传监控系统、DCS系统或调度系统；也 可作为规约转换器将智能设备接口及规约统一转化为以太网103规约。 NSL-600计算机监控系统。

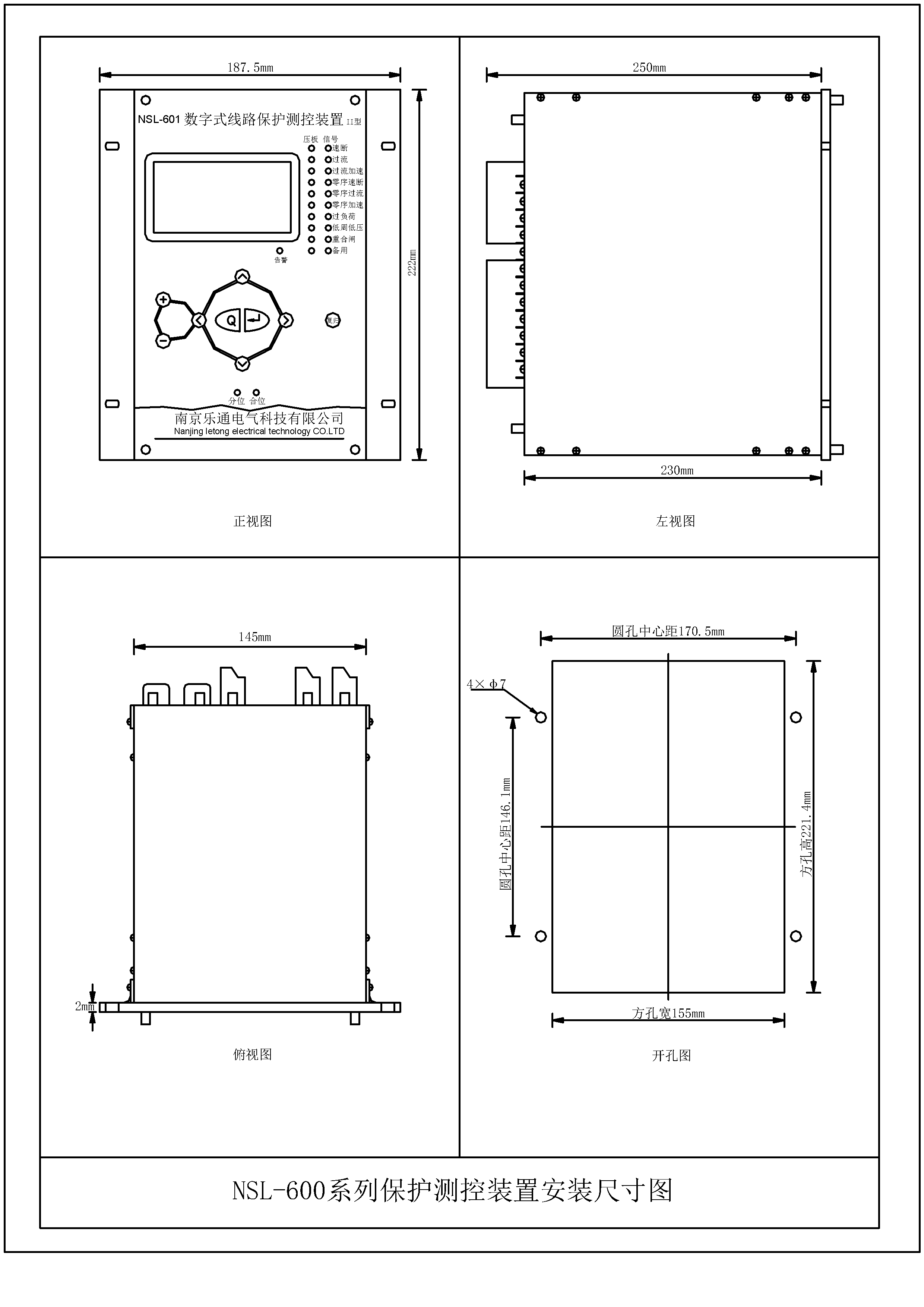

外形与开孔尺寸
