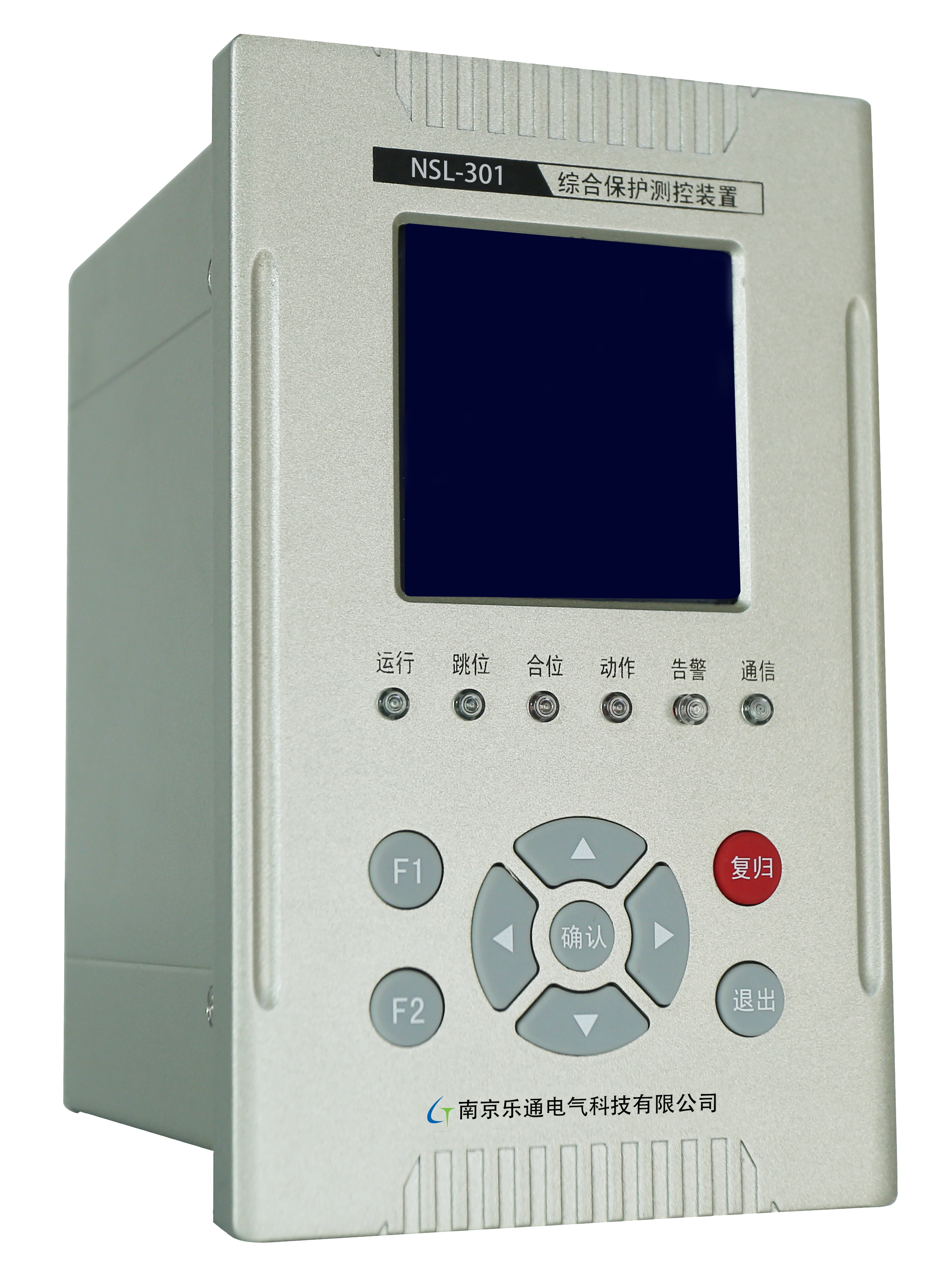

NSL-300系列综合保护测控装置

产品概述

         NSL-300系列保护测控装置适用于工业和民用20kV及以下电压等级的线路、厂用变、电动机、电容器、母联及母线电压的保护和测控，其中综 合保护测控装置用户可根据需要自行切换线路、厂用变或电动机保护程序。

         产品主要针对环网柜设计，也可用于普通开关柜，体积小、深度浅、具有完整的电流保护、电压保护、开关量输入（可编程设置出口、跳闸或告警）、继电器输出和通讯功能。

功能特点

●采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可 靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。

●针对20kV及以下配电系统馈线、电动机、变压器而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。

●采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

●具有12路开关量输入（其中4路可定义为非电量）和6路继电器输出。

●可选配交直流两用操作回路，自适应0.5~5A开关跳合闸电流；操作回路配置了防跳回路。

●配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。

●面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。

●具有1个标准的RS485通讯接口(内置Modbus RTU 通讯协议)。

●整机静态功耗小于5W。

●高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

系统典型设备适用范围及功能配置

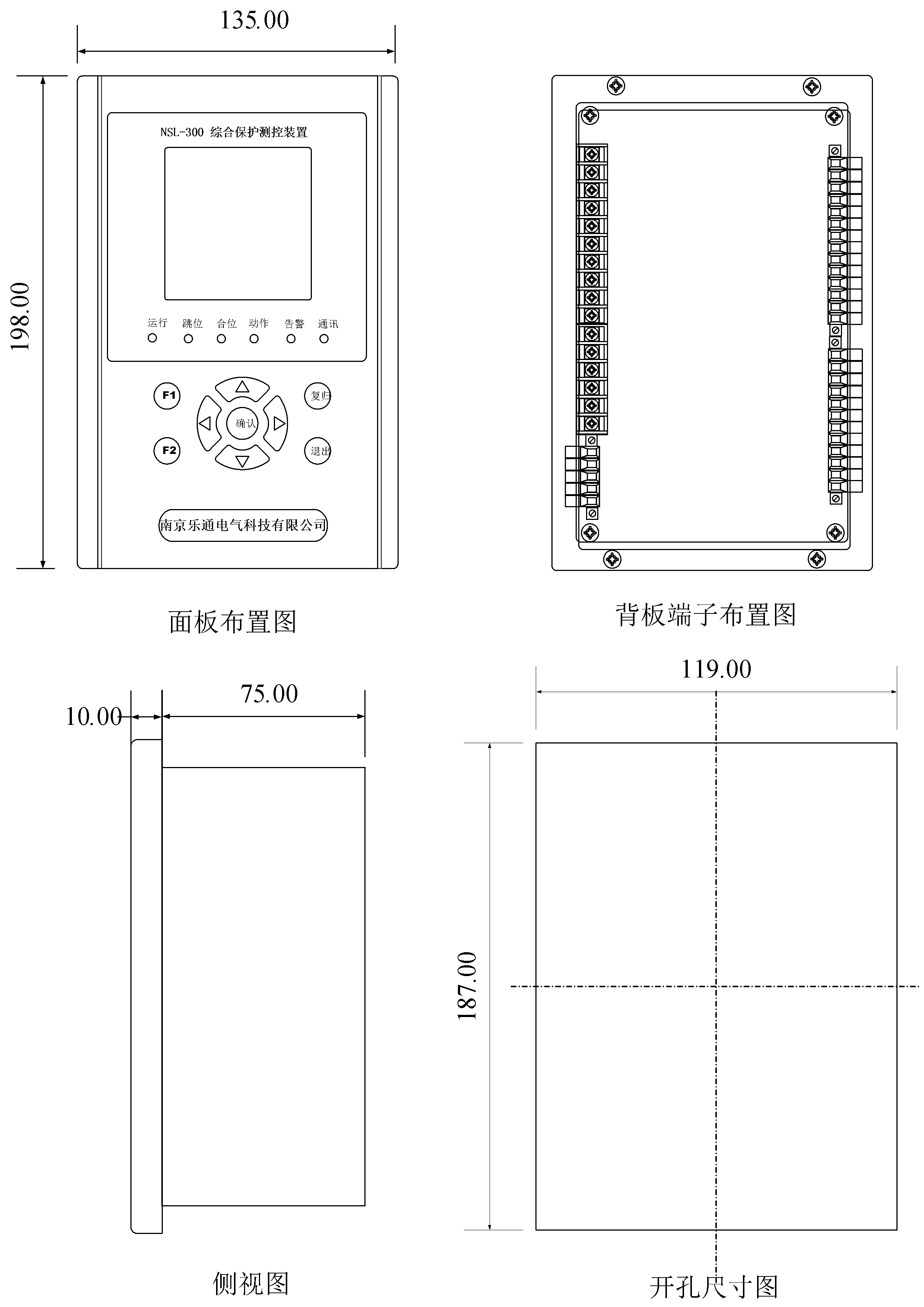

装置面板布置图、背板端子布置图、侧视图及开孔尺寸图
