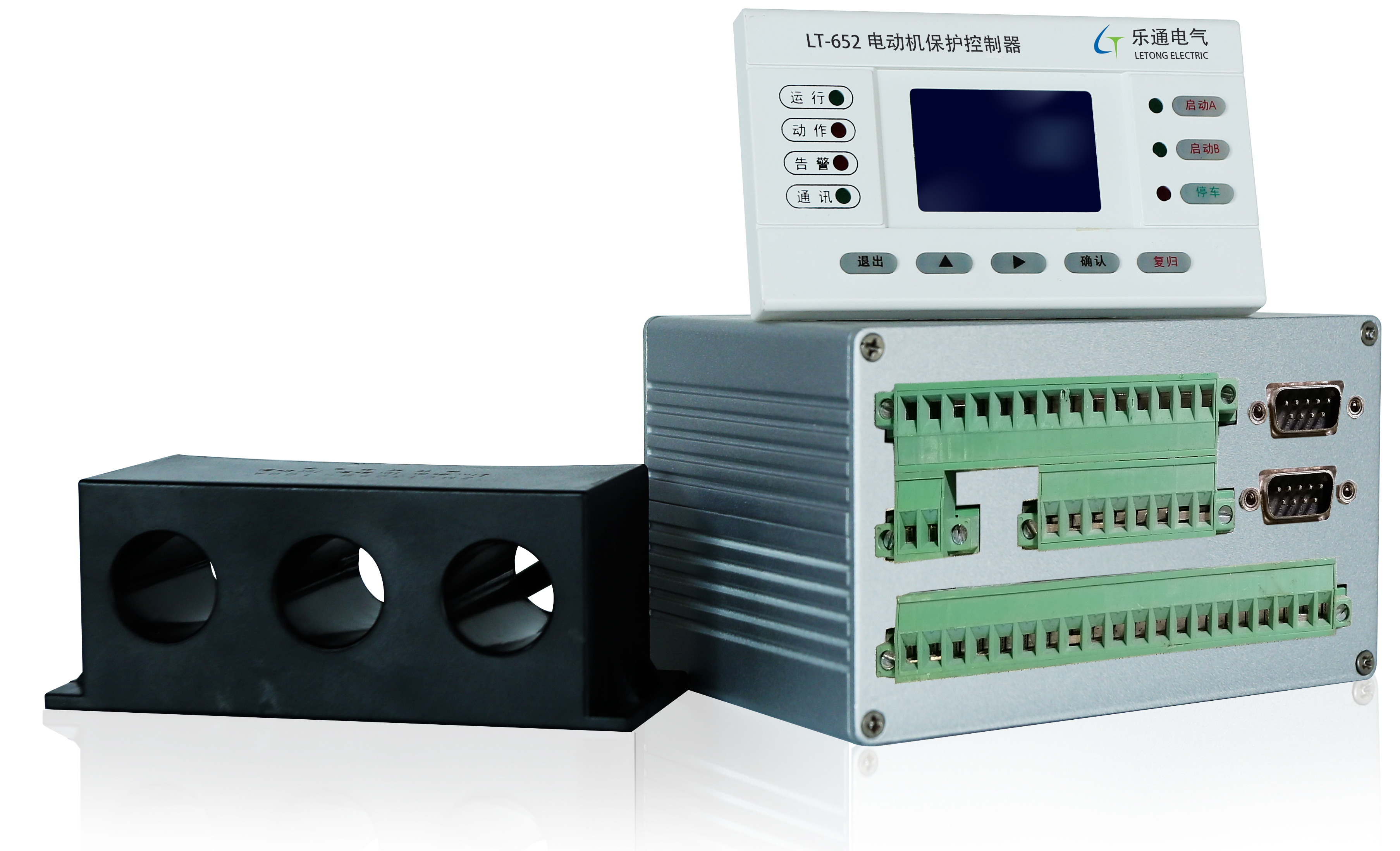

LT-652智能电动机保护测控装置

产品概述

         三相交流异步电动机（以下简称电动机）在各行各业都得到了广泛应用，确保电动机的安全控制和经济运行就显得尤为重要。传统的电动机二次控制电路通常由硬接线实现，成本高，控制原理和接线复杂，设计、调试和维护工作量大，出现问题难排查；传统的电动机保护主要采用热继电器，保护范围窄（不能重载起动电动机）、精度和可靠性低、功耗大，造成了很多不必要的经济损失。保护测控装置结合了计算机技术(Computer)、控制技术(Control)、通信技术(Communi- cation) 及显示技术(CRT)，集成了电动机的多种起动控制方案，监视电动机起动、运行以 及故障异常时电动机的电参数，利用微处理器的快速处理能力，结合具体的电动机额定参 数和用户整定的时间以及限值参数对电动机是否异常和故障类别进行正确判断和区别处理，确保电动机的安全运行，并通过中文液晶显示、发光指示、信号输出、通讯等多种形式及时告知用户。装置适用于额定频率50Hz、额定电压100V 至660VAC、额定电流2A 至800A 的电动机应 用场所。

功能特点

●采用高性能32位处理器、高精度的AD等 元器件，保证装置的高可靠性。

●产品通过了严格的型式试验和电磁兼容测试， 保证产品在恶劣环境下的适应能力和可靠性。

●具备抗晃电功能，对于电网因雷击、对地短路、 重合闸、设备起动、发电厂故障及其他原因造成电网电压短时失压、电网电压短时大幅度波动、 短时断电数秒等的电能质量事件，保护装置能在电源消失数秒内保持正常工作状态（需订货说明）。

●保护控制器针对380V/660V配电系统电动机设计。具备完整的保护、测量、遥信及遥控功能。

●支持RS485通信接口和ModBUS通信协议。

●小型化设计，安装方便灵活，适用于固定式及混合式的柜型。

●现场总线通信方式，可以分散单台、多台灵活的安装在现场、控制室，通过屏蔽双绞线组网。

●保护测控器由两部分组成：控制器模块（含显示器）及电流互感器。控制器实现测量功能、 保护功能、电动机启/停控制功能和远程通讯、显示控制等功能；电流互感器通过接口接至保护 控制器本体，并根据现场运行的电流需求进行配置其CT变比。

系统典型设备适用范围及功能配置

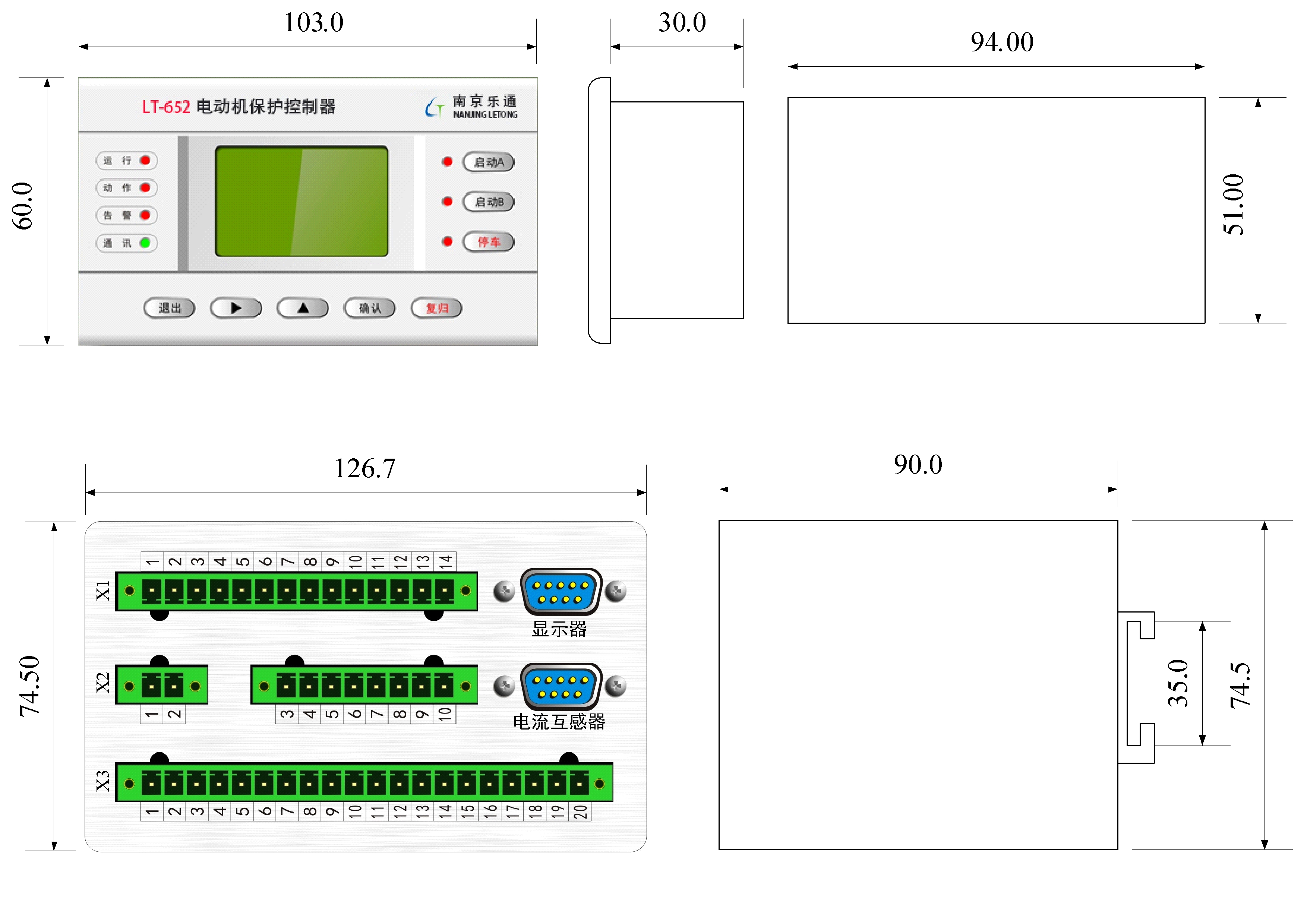

装置面板布置图及开孔尺寸图
