产品概述
LTM系列智能电力仪表主要针对配电系统而设计，融 合行业特点，连续对电网中的电流、电压、有功功率、无 功功率、功率因数、频率、有功电度和无功电度等电参数 进行测量或计量，并以数字式方式显示，具有精度等级高、性能可靠、经济实用等特点，直接替代常规指针式仪表、电量变送器。
本系列产品根据开关柜配置情况，列举了大用量的主流配置的单功能和多功能两类仪表产品。单功能仪表支持 48方、72方和96方三种常用规格，多功能仪表支持72方和96方两种常用规格。本系列产品支持选配液晶、通信、模 拟量输出、开关量输入、继电器输出、脉冲电度输出等，能够满足各种应用需求。
功能特点
●支持宽环境温度，长时间稳定运行，适合开关柜内就地安装
●48方/72方/96方等三种规格仪表，选型方便
●2CT/3CT兼容，通过按键设置CT/PT变比，高效、实用
●支持RS485通信、AO模拟量、RO继电器等扩展输出
●电流、电压测量精度可达0.2级
●采用高亮度、高清晰的显示屏，强化增透及防炫目功能
●按键功能齐全、布局合理
●采用一体化前面板、组合式塑壳机身和后盖板的复合结构
●前面板全密封，可防水、防尘、防腐蚀，提高了前部防护等级
●支持RS485通信，采用MODBUS-RTU通信协议，易集成
●装置电源输入范围宽（85V～264V AC/DC）
●有效抑制电源跌落和电压突变
●正常使用期限内免维护使用
●投运后，无须校正
产品规格
●单功能仪表
LTM221-A 智能电力仪表
LTM221-V 智能电力仪表
LTM223-A 智能电力仪表
LTM223-V 智能电力仪表
LTM223-AV 智能电力仪表
●多功能仪表
LTM243 多功能电力仪表
LTM263 多功能电力仪表
应用范围
低压配电系统中压配电系统工业电气自动化电力监控系统能量管理系统智能楼宇自动化系统
功能配置
功能项目 | LTM221-A | LTM221-V | LTM223-A | LTM223-V | LTM223-AV | LTM243 | LTM263 | ||
I/O | 交流电流输入 | 1 | 3 | 3 | 3 | 3 | |||
交流电压输入 | 1 | 3 | 3 | 3 | 3 | ||||
测 量 | 单相电流（I） | ■ | |||||||
单相相电压（U） | ■ | ||||||||
单相线电压（U） | ■ | ||||||||
频率（Freq） | ■ | ■ | |||||||
三相电流（Ia、Ib、Ic） | ■ | ■ | ■ | ■ | |||||
三相相电压（Ua、Ub、Uc） | ■ | ■ | ■ | ■ | |||||
三相线电压（Uab、Ubc、Uca） | ■ | ■ | ■ | ■ | |||||
三相有功功率（Pa、Pb、Pc、Psum） | ■ | ■ | |||||||
三相无功功率（Qa、Qb、Qc、Psum） | ■ | ■ | |||||||
三相功率因数（PFa、PFb、PFc、PFsum） | ■ | ■ | |||||||
三相有功电度（Ep_imp、Ep_exp） | ■ | ■ | |||||||
三相无功电度（Eq_imp、Eq_exp） | ■ | ■ | |||||||
监视 | 越限监视 | ■ | ■ | ||||||
装置自检 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
人机 | LED显示屏（单排） | ■ | ■ | ||||||
LED显示屏（三排） | ■ | ■ | ■ | ||||||
LCD显示屏（1） | □ | □ | □ | □ | □ | ■ | ■ | ||
选项 | 规格 | 48方规格（48mm x 48mm） | □ | □ | □ | □ | |||
72方规格（72mm x 72mm） | □ | □ | □ | □ | □ | □ | |||
96方规格（96mm x 96mm） | □ | □ | □ | □ | |||||
RS485通信（MODBUS-RTU通信协议）（2） | □ | □ | □ | □ | □ | ■ | ■ | ||
AO模拟量输出（4～20mA）（2） | □ | □ | □ | □ | □ | □ | □ | ||
DI开关量输入 | □ | □ | □ | □ | □ | ||||
RO继电器输出 | □ | □ | □ | □ | □ | ||||
PO脉冲电度输出 | □ | □ | |||||||
技术参数 | 工作电源：85V～264V AC/DC | ■ | ■ | ■ | ■ | ■ | ■ | ■ | |
装置额定电流（Inm）：1A/5A | □ | □ | □ | □ | □ | ||||
装置额定电压（Unm）：100V/400V | □ | □ | □ | □ | □ | ||||
安装附件 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||
说明：
1、“■”表示全部支持的功能项目、“□”表示可选的功能项目。
2、“（1）”描述的“LCD显示屏”，48方规格不支持可选，72方/96方规格支持可选。
3、“（2）”描述的“RS485通信”、“AO模拟量输出（4～20mA）”,48方规格只能选配一种。

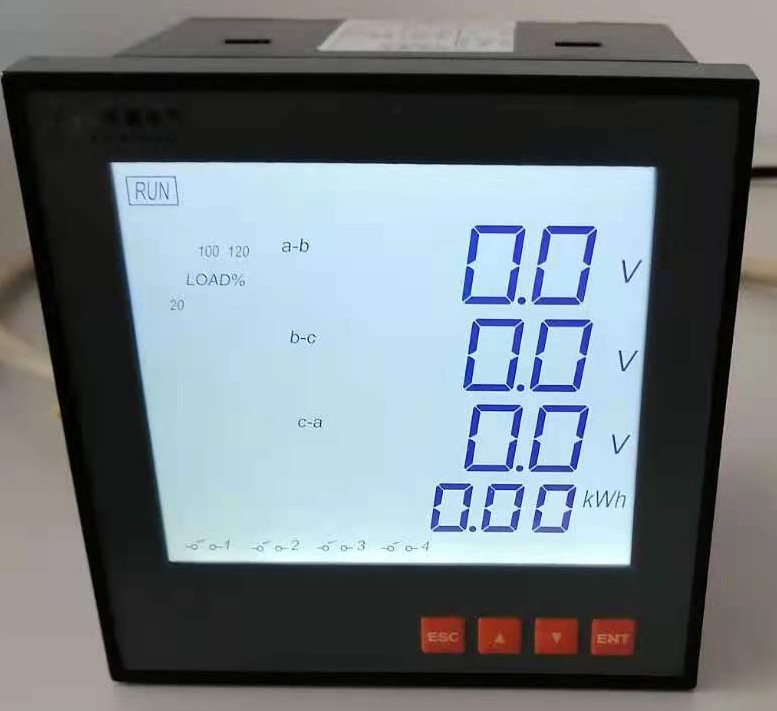

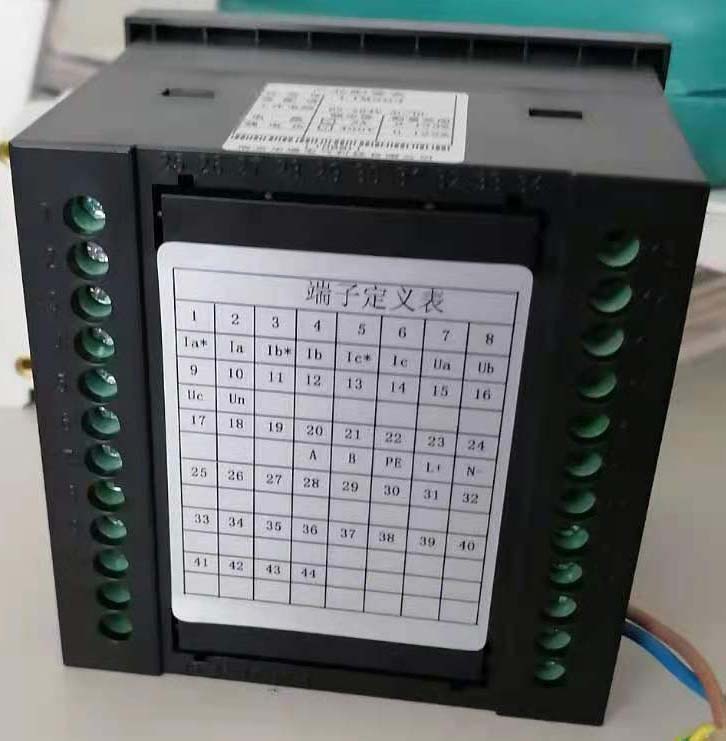

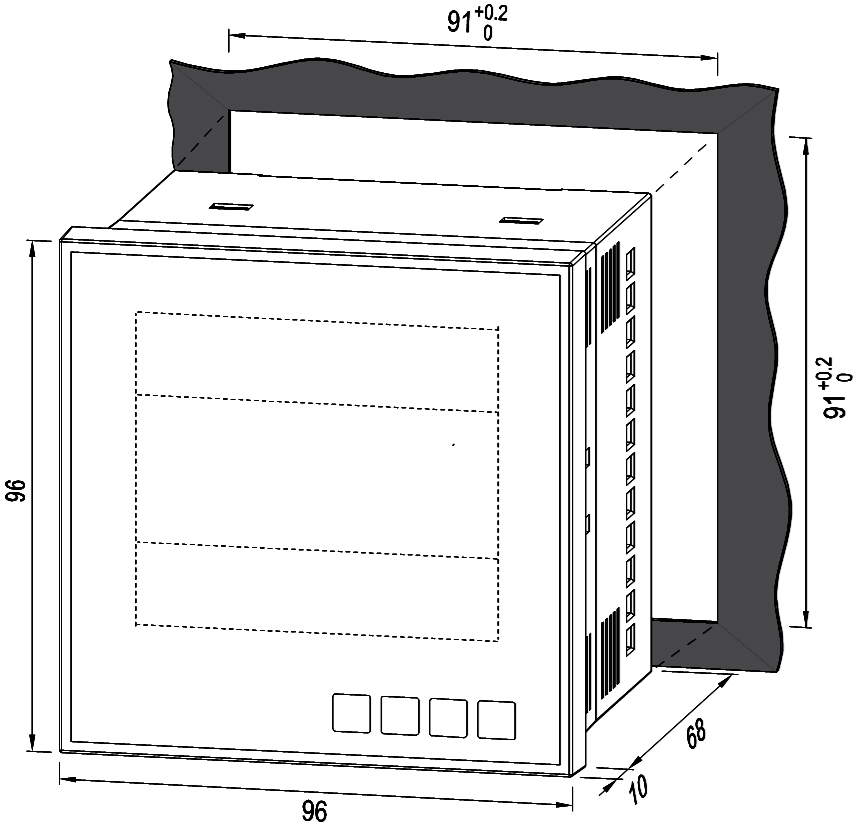

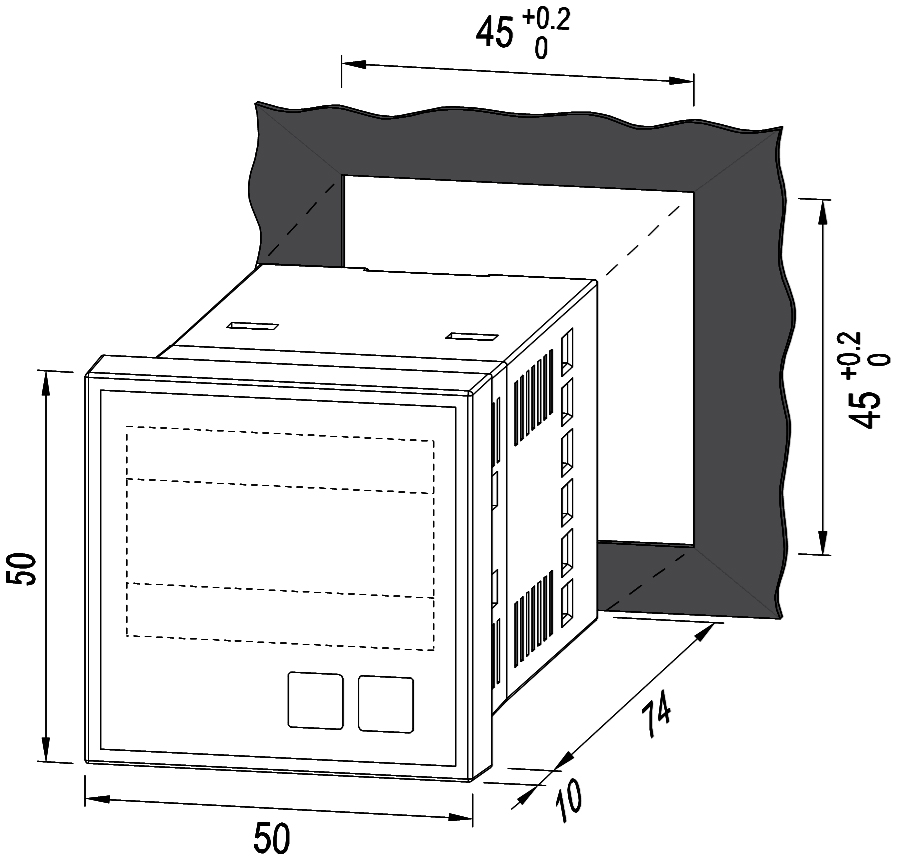

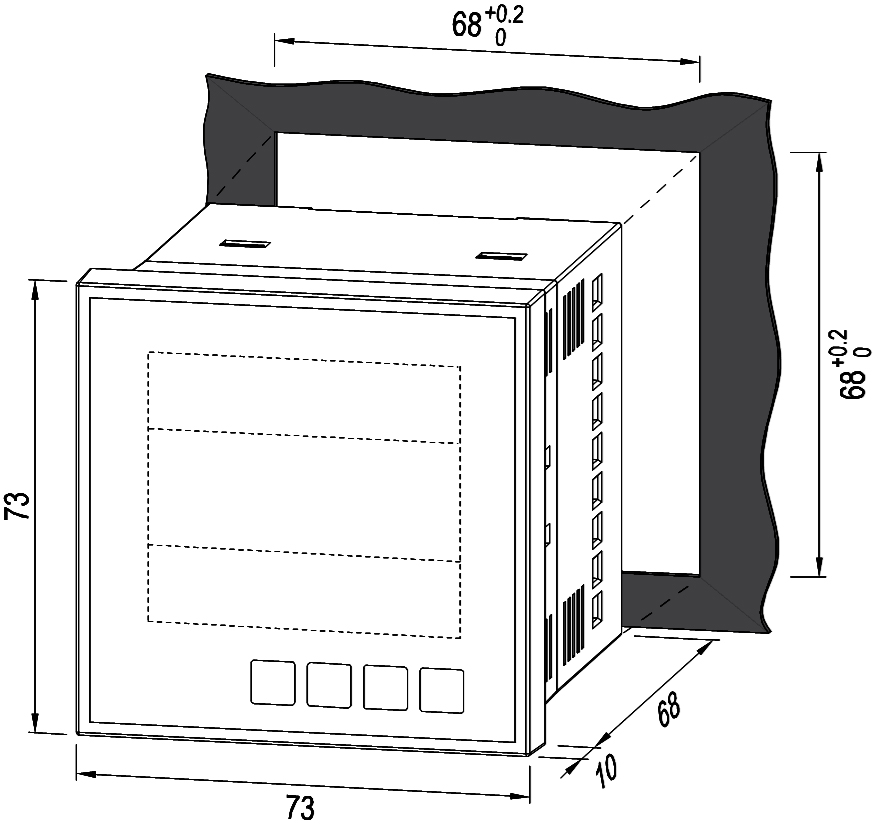

外形尺寸图
