开关柜开关状态模拟显示仪

产品概述

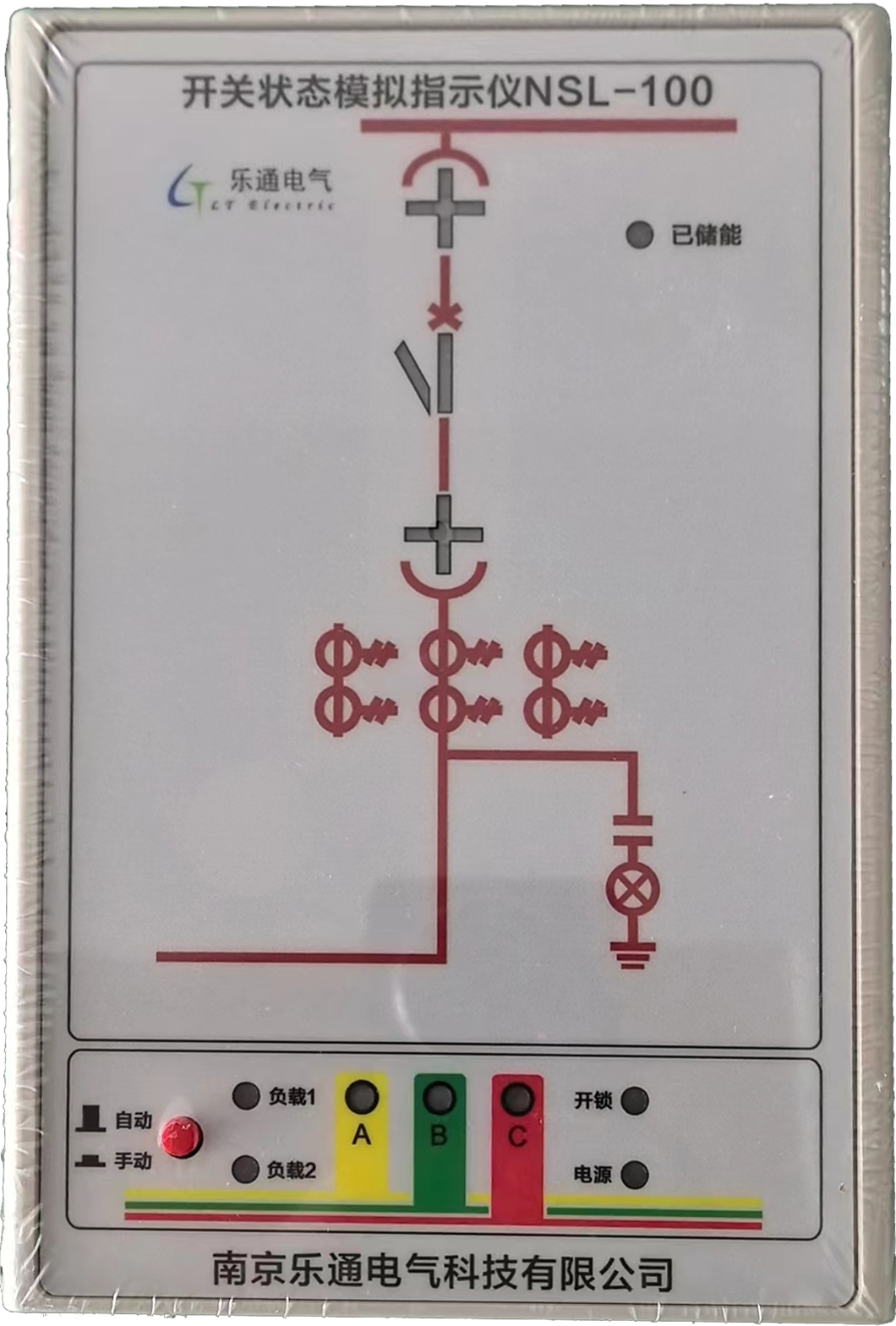

        产品根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。适用于各种配置的开关柜。它集一次回路模拟图、开关状态、小车工作位置、试验位置、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示,高 压带电闭锁以及自动（手动）加热除湿控制、温湿度控制、RS485 通讯等功能于一体，功能可分可合。订购时只要指定不同的订货 型号并提供一次方案图即可。该产品将布局、配套、装备于一体。产品为超薄型结构，装入深度仅25mm，且从插拔式端子的侧面 接线，保证不会碰到中门内的断路器。

典型设备功能配置

典型设备功能配置

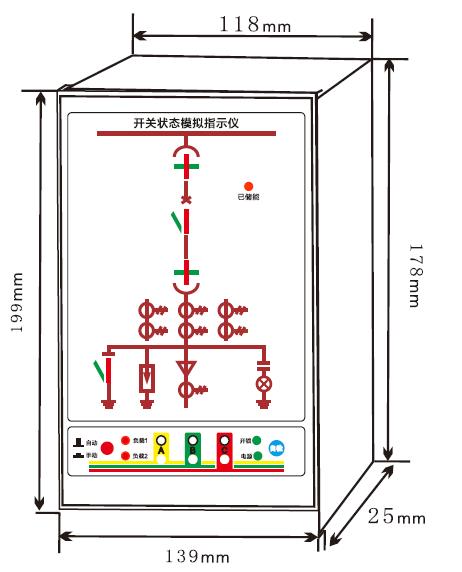

外形与开孔尺寸

注：

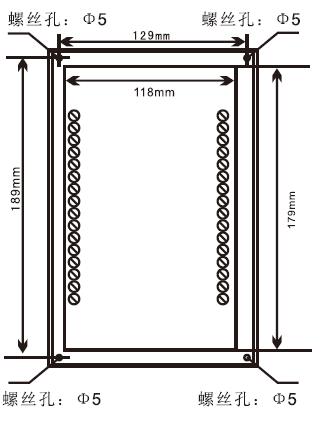

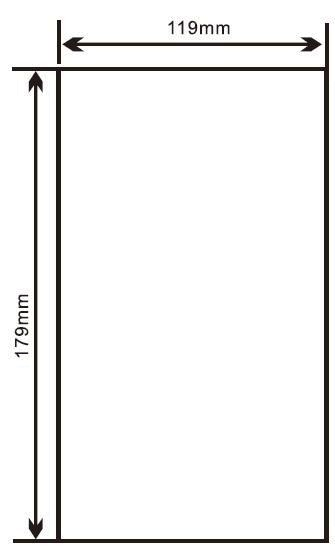

a.在中门上开119×179矩形孔及129x189螺丝孔，将其装入。

b.用四个螺钉紧固即可，插拔式侧面引出线可用金属罩封闭或用尼龙套管隔离。
