光伏并网柜适用于35KV以下分布式光伏电站并网要求。作为光伏电站的总出口存在于光伏系统中，是连接光伏电站和电网的配电装置，可以保护、计量光伏发电的总量，方便故障检修管理，提高发电系统的安全性和经济效益。具备检失压分闸、检有压合闸、过流保护、过电压保护、孤岛保护、防逆流保护、谐波治理、无功补偿等全方位多项保护功能，同时具备显示光伏发电系统运行参数和状态指示，被广泛运用于光伏发电系统，与光伏并网逆变器配套使用可组成一套完整的光伏发电系统解决方案。

系统典型设备适用范围及功能配置

NSL- 800 系列光伏部分保护测控装置型号及功能配置
装置型号		功能配置

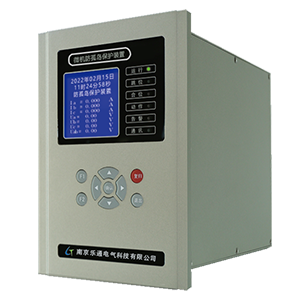

微机防孤岛保护装置	NSL-808	过电压、低电压、频率过高、频率过低、逆功率、频率突变、外部联跳、三段式相间电流保护、方向闭锁保护、谐波保护

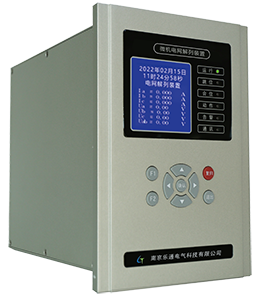

微机电网解列装置	NSL-806T	失步振荡解列保护、低频解列保护、高频解列保护、低压解列保护、高压解列保护

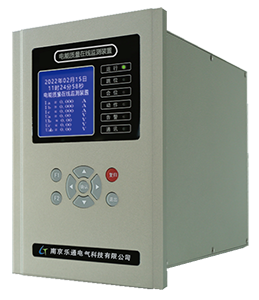

电能质量在线监测装置	NSL-880	频率、电压/电流有效值、总的有功/无功功率、功率因数、相位、电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负续电压/电流及谐波各次谐波的有功、无功功率、总谐波畸变率、各次谐波含有率、幅值、电压波动、闪变、电压骤升、骤降、短时中断、暂时过电压、瞬态过电压等

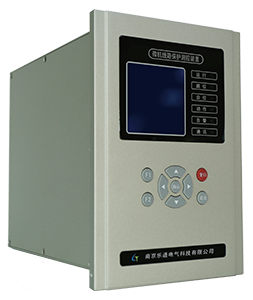

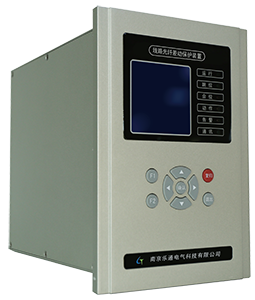

线路光纤差动保护装置	NSL-801CG	相电流差动保护、三段式相间电流保护（可选择闭锁过流、方向过流）、三段式零序电流保护、过负荷保护、重合闸保护、二次重合闸保护

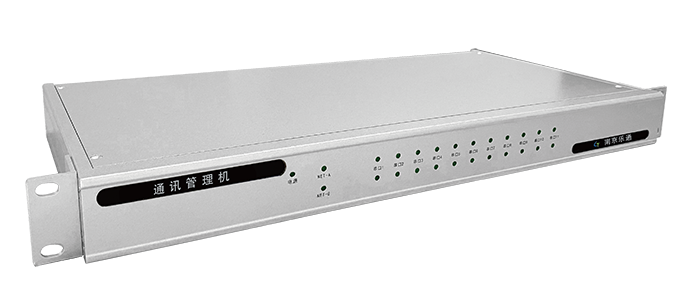

通讯设备	NSL-860	通信管理单元，实现智能设备与上位机监控主站的数据交换

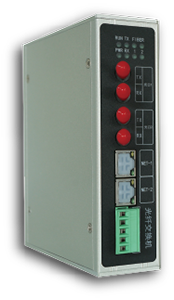

光纤环网交换机	NSL-860G	与箱变测控装置配套组环网使用，1个环网配置1台环网交换机。

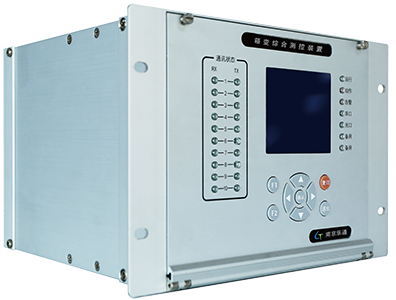

箱变综合测控装置	NSL-809	6路电流、电压采集、40路开关量输入、9路继电器输出、6路直流量测量、2路ST光纤接口、10路RS485接口等
